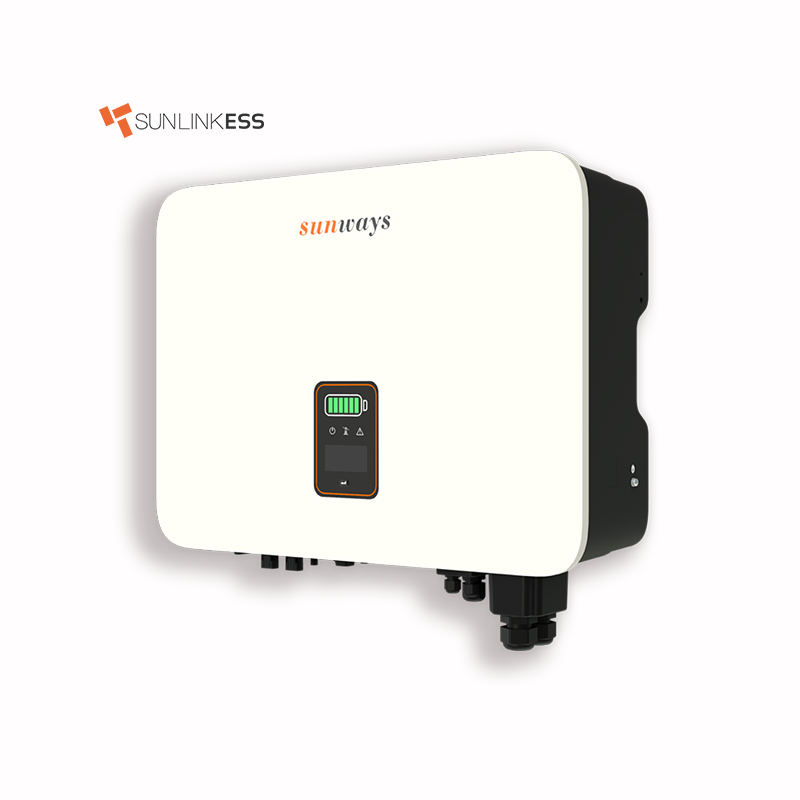

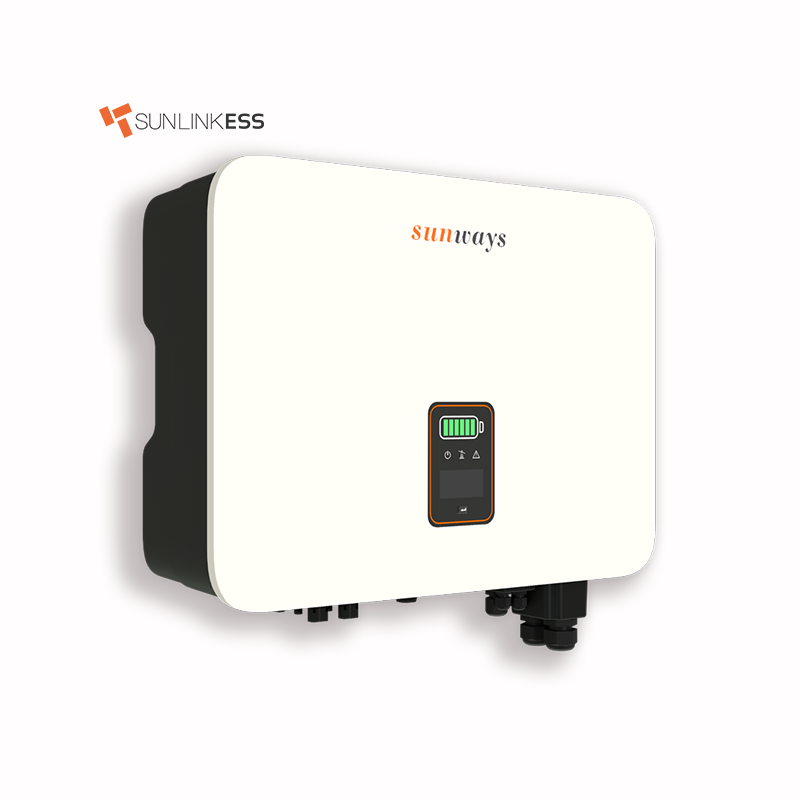

Sunways 12 kW driefasige hybride omvormer

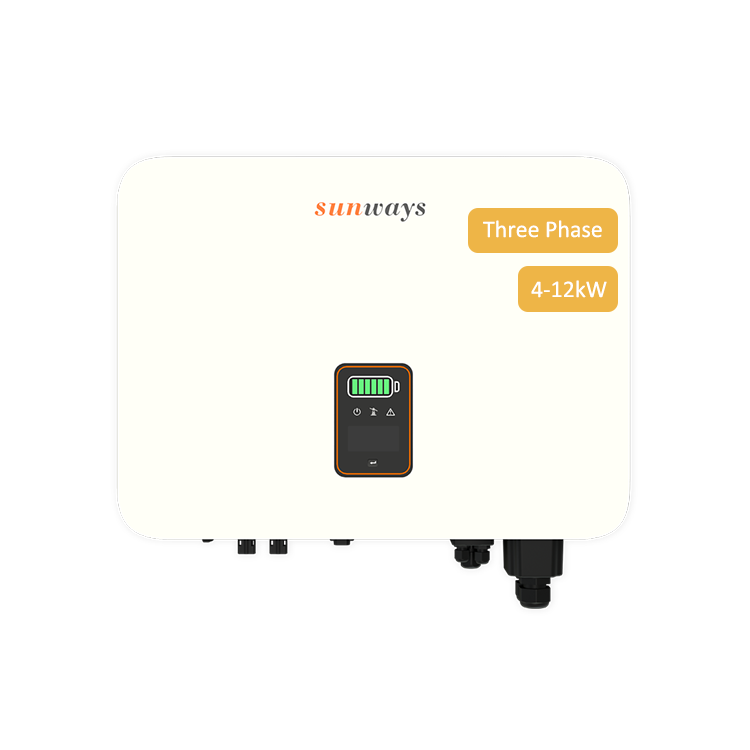

De Sunways 4-12kW hybride omvormerserie is een geavanceerde omvormer die wordt gebruikt in driefasige zonne-energiesystemen. Fashion Sunways 12KW driefasige hybride omvormer is ontworpen om zowel met batterijen als met het elektriciteitsnet te werken.

Stuur onderzoek

Productomschrijving

De Sunways 12KW driefasige hybride omvormer is in staat gelijkstroom van zonnepanelen om te zetten in wisselstroom voor gebruik in woningen, bedrijven of aan het elektriciteitsnet, en realiseert intelligent energiebeheer en -dispatching. Met een batterijbereik van 140V tot 750V, het vergroot de mogelijkheden voor verbeterde energieopslag. Dit vertaalt zich in meer batterijaansluitingen en een grotere energiecapaciteit, waardoor een grotere energieveiligheid en potentiële besparingen op uw dagelijkse elektriciteitsverbruik worden gegarandeerd. De Sunways 12KW driefasige hybride omvormer beschikt over MPPT-technologie (Maximum Power Point Tracking) om een maximale stroomproductie uit zonnepanelen te garanderen. Bovendien beschikt het over ingebouwde communicatieprotocollen om monitoring en beheer op afstand van het systeem te vergemakkelijken.

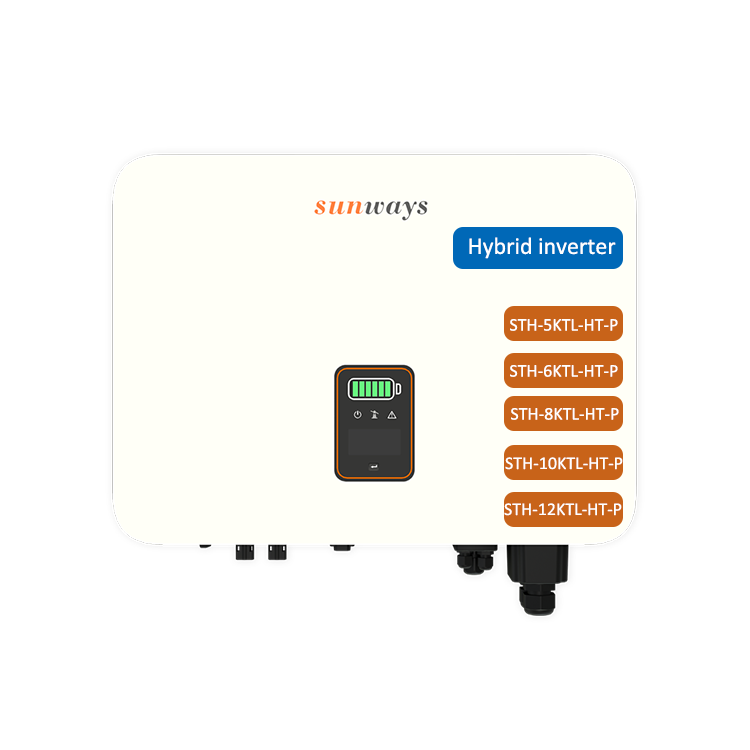

SUNWAYS STH 4~12KTL-HT-P
HYBRIDE SERIE | 2 MPPT's |Driefasig

STH-4KTL-HT-P
STH-5KTL-HT-P
STH-6KTL-HT-P
STH-8KTL-HT-P
STH-10KTL-HT-P
STH-12KTL-HT-P

Het Sunways 12KW driefasige hybride omvormer-zonnestelsel bestaat meestal uit de PV-array, hybride omvormer, lithiumbatterij, belastingen en elektriciteitsnet. Zoals weergegeven in de volgende afbeelding:

Deze hybride omvormer heeft een maximaal AC-uitgangsvermogen van 12 kilowatt en de omvormer beschikt ook over snelle schakeltechnologie om de totale conversieverliezen te verminderen. Hybride omvormers van Sunways vertrouwen op overbelastingsvermogen en een groot vermogensbereik, de kosten van sommige grote omvormers zijn iets lager dan de vergelijkbare producten van andere Duitse merken. Met veel regionale certificaten ontvangen of onderweg, is deze serie klaar om te verkopen in veel markten zoals Europa, Groot-Brittannië, Zuid-Afrika, Australië, Noord-Amerika, India, enz.

Technische parameters

Model		STH-4KTL-HT	STH-5KTL-HT	STH-6KTL-HT	STH-8KTL-HT	STH-10KTL-HT	STH-12KTL-HT
PV-ingang	Max. Ingangsvermogen (W)	6.400	8.000	9.600	12.800	16.000	19.200
	Opstartspanning (V)	150	150	180	180	180	180
	Max. DC-ingangsspanning (V)	1000	1000	1000	1000	1000	1000
	Nominale DC-ingangsspanning (V)	620	620	620	620	620	620
	MPPT-spanningsbereik (V)	100-850	100-850	100-850	100-850	100-850	100-850
	Aantal MPP-trackers	2	2	2	2	2	2
	Aantal PV-ingangen	1/1	1/1	1/1	1/1	1/1	1/1
	Max. Ingangsstroom (A)	13/13	13/13	13/13	13/13	13/13	13/13
	Max. Kortsluitstroom (A)	18/18	18/18	18/18	18/18	18/18	18/18
Accu	Type batterij	Lithiumbatterij (met BMS)
	Communicatiemodus batterij	KAN/RS485
	Accuspanningsbereik (V)	135-750
	Max. Laad-/ontlaadstroom (A)	25/25
	Nominale stroom van ingebouwde zekering (A)	63
Uitvoer (raster)	Nominaal uitgangsvermogen (W)	4.000	5.000	6.000	8.000	10.000	12.000
	Max. Uitgangsvermogen (W)	4.400	5.500	6.600	8.800	11.000	13.200
	Max. Schijnbaar vermogen (VA)	4.400	5.500	6.600	8.800	11.000	13.200
	Max. Schijnbaar ingangsvermogen (VA)	8.000^①	10,00^①	12.000^①	16.000^①	16.500^①	16.500^①
	Max. Laadvermogen van batterij (W)	4.000	5.000	6.000	8.000	10.000	12.000
	Nominale uitgangsspanning (V)	3L/N/PE, 230/400V
	Nominale AC-frequentie (Hz)	50/60 Hz 45-55 Hz/55-65 Hz
	Max. Uitgangsstroom (A)	6.7	8.3	10	13.3	16.5	20
	Krachtfactor	0,8 leidend --- 0,8 achterblijvend
	Max. Totale harmonische vervorming	<3% @Nominaal uitgangsvermogen
	DCI	<0,5% ln
Uitgang (back-up)	UPS-schakeltijd	<10 ms
	Nominale uitgangsspanning (V)	3L/N/PE, 230/400V
	Nominale AC-frequentie (Hz)	50/60 Hz 45-55 Hz/55-65 Hz
	Max. Schijnbaar vermogen (A)	4.400	5.500	6.600	8.800	11.000	13.200
	Schijnbaar piekvermogen (VA)	8.000^②, jaren 60	10.000^②, jaren 60	12.000^②, jaren 60	16.000^②, jaren 60	20.000^②, jaren 60	20.000^②, jaren 60
	Schijnbaar vermogen piekvermogen/per fase (A)	16,00^③	2.100^③	2.600^③	3.300^③	4.000^③	5.000^③
	Harmonische vervorming van de spanning	<3% @Lineaire belasting
Efficiëntie	Max. Efficiëntie	98,1%	98,1%	98,1%	98,2%	98,2%	98,2%
	Europese efficiëntie	97,3%	97,3%	97,3%	97,4%	97,4%	97,4%
	Max. Conversie-efficiëntie van het opladen van de batterij	96,2%	96,2%	96,2%	96,3%	96,3%	96,3%
	Max. Conversie-efficiëntie van batterijontlading	96,2%	96,2%	96,2%	96,3%	96,3%	96,3%

Bescherming
DC-omgekeerde polariteitsbescherming	Geïntegreerd
Bescherming tegen omgekeerde verbinding van batterij-ingang	Geïntegreerd
Bescherming tegen isolatieweerstand	Geïntegreerd
DC-schakelaar	Optioneel
Overspanningsbeveiliging	Geïntegreerd
Bescherming tegen oververhitting	Geïntegreerd
Reststroombescherming	Geïntegreerd
Eilandbescherming	Frequentieverschuiving, geïntegreerd
AC-overspanningsbeveiliging	Geïntegreerd
Bescherming tegen overbelasting	Geïntegreerd
AC-kortsluitbeveiliging	Geïntegreerd

Algemene data
Afmetingen (mm)	550W410H175D
Gewicht (kg)	26~28
Beschermingsgraad	IP65
Eigen verbruik 's nachts (W)	<15
Topologie	Transformator minder
Bedrijfstemperatuurbereik (° C)	-30-60
Relatieve vochtigheid (%)	0-100%
Bedrijfshoogte (m)	4000 (derating@ > 3000)
Koeling	Natuurlijke convectie
Geluidsniveau (dB)	<25
Weergave	OLED en LED
Communicatie	WiFi/LAN (optioneel)

Toonaangevende kenmerken:
● Max. rendement tot 98,2%
● Ontwerp zonder ventilator, ultrastil
● Intelligente stroomverdeling
● Ondersteuning van onbalansoutput aan zowel de net- als de back-upzijde
● Krachtig aanpassingsvermogen van de belasting, ondersteunt stabiele toegang tot meerdere belastingen
● OLED-display+app, twee manieren voor gegevenscontrole en -beheer
● Ononderbroken stroomvoorziening, schakel binnen 10 ms over naar off-grid-modus
● 140~750V superbreed accuspanningsbereik, geschikt voor accu met grotere capaciteit

Sollicitatie:

Ochtend: lage productie, hoge vraag
In de vroege ochtend kan de PV-opwekking niet aan het energieverbruik voldoen. Het energieopslagsysteem van Sunways zal het gat overbruggen met de energie die de dag ervoor in de batterij is opgeslagen.

Middag: hoge productie, lage vraag
De PV-opwekking is overdag op zijn hoogtepunt. Maar omdat er niemand thuis is en het energieverbruik erg laag is, wordt de meeste opgewekte stroom opgeslagen in de batterij van het Sunways energieopslagsysteem.

Avond: grote vraag, nulproductie
Het hoogste energieverbruik op een dag is 's avonds en PV genereert op dit moment weinig, zelfs geen energie. Het energieopslagsysteem van Sunways zal het gat met de overdag opgewekte energie overbruggen.
